Il cablaggio video con cavo twistato

Il cavo twistato consiste in 2 cavi di rame finemente intrecciati fra loro.
Esso può essere, a seconda del tipo di cavo, protetto da una calza metallica (cavo schermato) oppure no (non schermato). Entrambi possono essere utilizzati per il trasporto del segnale video.
Il segnale video viaggia su questo tipo di cavi, meglio di quanto non faccia sui cavi coassiali, tanto da raggiungere distanze di 600 metri senza sensibili attenuazioni. Sono però necessari dei modulini di trasmissione e ricezione da installarsi uno vicino alla telecamera ed uno vicino al monitor o al dispositivo di gestione.


Cavo twistato non schermato


Cavo twistato schermato

 I convertitori video per cavo coassiale (BALUN)
I moduli convertitori in genere non necessitano di alimentazione, sebbene esistano modelli alimentati per lunghe portate e dispongono di un attacco BNC da un lato (coassiale) e di un connettore RJ45 (cavo twistato) dall'altro. Lo stesso modulo, usato in un senso o nell'altro, funge quasi sempre sia da trasmettitore che da ricevitore.
L'utilizzo di un cavo twistato con calza metallica (schermato) è da consigliare, ma è anche possibile utilizzare cavi twistati non schermati se sono ad esempio già esistenti. Non vanno invece bene cavi a due fili non twistati, ossia non intrecciati fra loro ma paralleli.

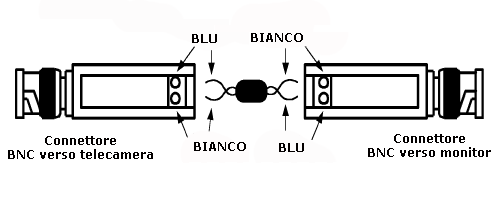

Qui sotto è mostrato il corretto cablaggio dei moduli.

 Come funziona la trasmissione su cavo twistato
La funzione dei moduli trasmettitore/ricevitore è di trasformare il segnale video del lato coassiale in un segnale cosiddetto "bilanciato" cioè inviato egualmente sui due conduttori. Il segnale "bilanciato" del cavo twistato si contrappone al segnale "sbilanciato" del cavo coassiale dove il segnale viaggia solo sul conduttore centrale mentre il conduttore esterno (la calza) viene solamente usato per comparare la differenza di potenziale fra i due capi del cavo.
Per questa loro prerogativa di convertire un segnale sbilanciato in bilanciato e viceversa questi dispositivi vengono comunemente chiamati BALUN (balanced/unbalanced).
Il motivo per cui questo sistema di cablaggio consenta tratte più lunghe rispetto ad un cavo coassiale è dovuto proprio al suo bilanciamento. Il segnale video viaggia contemporaneamente su di un cavo e sull'altro; essendo il cavo finemente intrecciato è possibile ritenere senza grosso margine di errore, che entrambi i conduttori saranno sottoposti, lungo il percorso, alla stessa quantità di interferenze esterne. Il sistema è in  grado di eliminare gran parte di queste interferenze comparando il segnale ricevuto all'estremità dei due cavi.

 Portata di trasmissione
La trasmissione su cavo twistato consente distanze di cablaggio superiori al coassiale tradizionale arrivando anche a 500 metri nei modelli passivi ed oltre 1000 m. nei modelli attivi con amplificazione di segnale.

 In conclusione
Il cablaggio su cavo twistato, pur comportando il costo dei due BALUN per ogni telecamera, è molto valido, sia per la notevole distanza che consente di raggiungere, sia per la possibilità di utilizzare cavi LAN o telefonici già esistenti.
La grande diffusione dei cavi LAN CAT 5 contenenti 4 coppie twistate, consente di trasportare 4 segnali video con un solo cavo.
